Описание и технические характеристики
Контролирует и отображает на индикаторе не только напряжение, но и ток в однофазной сети. Имеет одну группу контактов 30А.
Технические характеристики:
Напряжение питания 220В, 50Гц
Максимальный ток, коммутируемый контактами реле 30А 240VAC
Диапазон установки минимального напряжения ULo 165-210B
Диапазон установки максимального напряжения UHi 230-280B
Гистерезис напряжения H (регулируется) 1-20B
Погрешность измерения напряжения ±2В
Дискретность показания напряжения 1В
Диапазон установки максимально допустимого потребления тока CHi 0,1-100А
Погрешность измерения тока ±3%
Время реакции на аварию t1 (регулируется) 0,1-99,9 сек
Время повторного включения от срабатывания защиты по напряжению t2
(регулируется) 0,1-99,9 сек
Время повторного включения от срабатывания защиты по току t3 (регулируется) 1-240 мин
Максимально коммутируемое напряжение 250В
Коммутационная износостойкость >105 циклов
Диапазон рабочих температур -25 … +35°С
Относительная влажность воздуха Не более 80% при 25°С
Режим работы Круглосуточный
Потребляемая мощность 2Вт
Подключение Винтовые зажимы 2.5мм2
Степень защиты:
реле IP40
клеммной колодки IP20
Габаритные размеры 52х65х90 мм 3 модуля
Монтаж На DIN-рейке 35мм
Реле напряжения предназначено для защиты чувствительных к перепадам напряжения и тока приборов и оборудования, питаемых от однофазной сети, а также визуального контроля напряжения и тока. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет одну группу контактов 30А. Прибор представляет собой реле напряжения и тока, может контролировать ток до 100А и отключать нагрузку при аварийном превышении допустимого тока.
Если напряжение находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), потребляемый ток в пределах допустимого (устанавливаются верхнее и нижнее значения в пределах от 0,1А до 100А), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты исполнительного реле размыкаются; при этом подается напряжение на сигнализирующее устройство (фонарь, звонок и т.п.). При восстановлении значений параметров напряжения в пределы установленных, через время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение нагрузки. На индикаторе устройства отображается причина отключения и значение аварийного параметра. Повторное включение нагрузки происходит исключительно в случае предшествующего отключения по параметру напряжение, при отключении нагрузки из-за выходов за параметры токовой защиты повторно прибор запускается только после выключения питания и устранения причины превышения установленного значения тока.
Имеется возможность установить время блокировки аварийного отключения (для предотвращения срабатывания реле при временных повышенных нагрузках при включении, например при разгоне двигателя, разогреве ТЭНов и т.д.)
Отключение по минимальной нагрузке предназначено для предотвращения холостого пробега нагрузки (например - насоса).

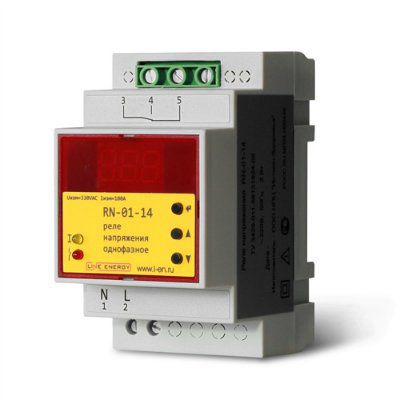

Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства. Реле напряжения с защитой по току RN-01-14 имеет ряд преимуществ:
1. Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения, допустимого тока и, возможно, времени повторного включения. Реле RN-01-14 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса напряжения и времени срабатывания, а также не только верхней, но и нижней границ допустимого тока, за счет чего, например, возможно автоматическое отключение нагрузки при холостом ходе двигателя или насоса.
2. Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-01-14 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
3. Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра, а также возможность, при аварийном отключении, подачи напряжения на внешнее сигнальное устройство.
