Описание и технические характеристики
Реле напряжения трехфазное, микропроцессорное, цифровая индикация. Регулировка нижнего и верхнего порога напряжения, гистерезиса, асимметрии, времени аварийного срабатывания и повторного включения. Три группы замыкающих контактов по 30А. На DIN-рейку 35мм. 4 модуля
Технические характеристики:
Напряжение питания 380В, 50Гц
Максимальный ток, коммутируемый контактами реле 3X30А 240VAC
Диапазон установки минимального напряжения ULo 165-210B
Диапазон установки максимального напряжения UHi 230-280B
Гистерезис напряжения H (регулируется) 1-20B
Асимметрия напряжения dU (регулируется) 1-100В
Погрешность измерения напряжения ±2В
Дискретность показания напряжения 1В
Время реакции на аварию t1 (регулируется) 0,1-99,9 сек
Время повторного включения t2 (регулируется) 0,1-99,9 сек
Максимально коммутируемое напряжение 250В
Коммутационная износостойкость >105 циклов
Диапазон рабочих температур -25 … +35°С
Относительная влажность воздуха Не более 80% при 25°С
Режим работы Круглосуточный
Потребляемая мощность 4Вт
Подключение Винтовые зажимы 2.5мм2
Степень защиты:
реле IP40
клеммной колодки IP20
Габаритные размеры 69х65х90 мм 4 модуля
Монтаж На DIN-рейке 35мм
Реле напряжения предназначено для защиты чувствительных к перепадам напряжения приборов и оборудования, питаемых от трехфазной сети, а также визуального контроля напряжения. Устройство позволяет подключать нагрузку до 30А без внешнего пускателя. Имеет одну группу контактов 30А.
Если напряжение на всех фазах находится в пределах допустимых значений (устанавливаются верхнее и нижнее значения в пределах от 100В до 330В), асимметрия напряжения не превышает установленного значения (задается в пределах 1-100В), то контакты силового реле замкнуты, и на нагрузку подается напряжение. В случае отклонения одного из вышеперечисленных параметров выше или ниже установленных значений или «перекоса» фаз в течение времени t1 (устанавливается в пределах 0,1-99,9с) контакты силового реле размыкаются. В случае «слипания» фаз или обрыва нулевого провода контакты реле размыкаются через 0,1с. При восстановлении значений параметров напряжения в пределы установленных, через время t2 (устанавливается в пределах 0,1-99,9с) происходит повторное включение устройства. На индикаторе устройства отображается причина отключения и значение аварийного параметра.
Реле устанавливается на DIN-рейку 35 мм, имеет понятную цифровую и световую индикацию, значения параметров легко устанавливаются при помощи кнопок на корпусе устройства.

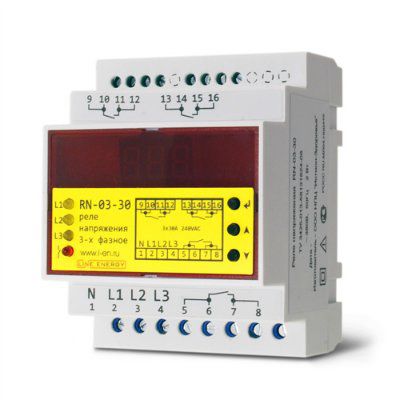

Реле напряжения RN-03-30 имеет ряд преимуществ перед аналогичными приборами других производителей:
Широкие возможности установки параметров. Большинство приборов конкурентов имеет лишь регулировку верхнего и нижнего пределов напряжения, допустимого тока и, возможно, времени повторного включения. Реле RN-03-30 имеет более широкий диапазон регулировок по вышеперечисленным параметрам и, кроме того, имеет возможность регулировки гистерезиса и допустимой асимметрии напряжения и времени срабатывания.
Точность регулировки. Большинство приборов аналоговые и имеют механическую регулировку, с точностью порядка +10%. RN-03-30 является цифровым прибором, с точностью регулировки в 2В, что составляет около 1%.
Высокая информативность. Наше реле, в отличие от конкурентов, имеет цифровую индикацию значения аварийного параметра.
