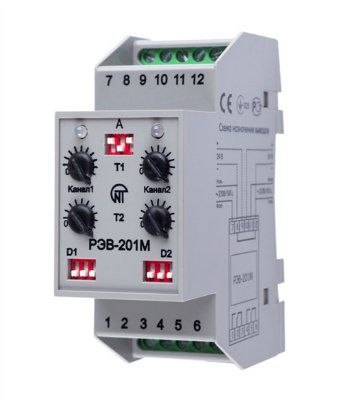

Описание и технические характеристики
Реле предназначено для коммутации электрических цепей переменного тока 220В 50 Гц и постоянного тока 24-100 В с регулируемой выдержкой времени.
Реле содержит два канала. Каждый канал может работать по четырём алгоритмам работы, задаваемым пользователем:
реле с задержкой на включение;
реле импульсное;
реле периодическое (циклическое);
реле управления *.
* Реле может быть использовано в качестве реле предпусковой сигнализации для оборудования, подчиняющегося «Единым правилам безопасности …» Госгортехнадзора (постановление № 47 от 04.06.03), в части безопасной эксплуатации технических устройств, в том числе и для ГОК (горно-обогатительных комбинатов).
Выдержка времени каждого канала начинает отсчитываться от момента подачи питания на канал. Реле позволяет обеспечить два режима работы каналов:
Режим 1. Независимая работа каналов. На каждый канал подаётся разновременно независимое питание. Выдержка времени отсчитывается от момента подачи питания на каждый канал (режим двух реле);
Режим 2. Параллельная работа каналов. На каждый канал одновременно подаётся одно и то же питание. Отсчёт времени по обоим каналам начинается одновременно. Время срабатывания соответствует выставленным с помощью регулировок задержкам для каждого канала (режим одного реле с двумя выходами и разными выдержками).
Технические характеристики
Напряжение питания переменное (контакты L, N), В 160 - 300
Номинальное напряжение питания постоянное (контакты +24, N), В 24 ±10%
Частота питающей сети, Гц 48 - 62
Время готовности при подаче напряжения питания, с, не более 0,2
Точность удержания временной уставки, %, не менее 1,5
Точность выставления уставки (точность шкалы), %, не менее 3
Число алгоритмов работы 4
Диапазон регулирования, с 0 - 36000
Регулировка выдержки времени плавная
Количество делений шкал потенциометров 10
Число и вид контактов на каждый канал (перекидной) 1
Максимальный ток выходных контактов при U=250В и Cosφ=1, А 7
Климатическое исполнение У3.1
Степень защиты: - реле ІР40
- клеммника ІР20
Коммутационный ресурс выходных контактов при cosj=1:
- под нагрузкой 7А, раз, не менее
- под нагрузкой 1А, раз, не менее
100 000 1 млн.
Потребляемая мощность (под нагрузкой), ВА, не более 1,0
Масса, кг, не более 0,150
Габаритные размеры, мм 35× 92× 58
Диапазон рабочих температур, °С от минус 20 до +55
Монтаж на стандартную DIN-рейку 35мм
