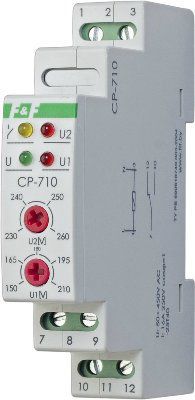

Описание и технические характеристики
Реле контроля напряжения предназначены для непрерывного контроля величины напряжения в сети переменного тока и защиты электроустановок, электроприборов и т.п. от перепадов напряжения.
Принцип работы защитного реле напряжения
Датчик контролирует величину напряжения в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потенциометром на передней панели.
Применение
Датчики напряжения применяются для защиты чувствительного к перепадам напряжения оборудования и приборов, компьютеров, систем обработки информации, холодильного оборудования и т.п.. Могут применяться как для защиты промышленного оборудования, так и для защиты квартир (обычно в квартирах ставяться только УЗО и автоматы, но от перепадов напряжения они не помогают).
Напряжение питания 220 B 50 Гц
Максимальный коммутируемый ток реле напряжения 10 А AC1
Контакт 1P (1 переключающий)
Контроль питания реле напряжения 4 светодиода
порог напряжения - регулируемый
Нижний U1 150 - 210 В
Верхний U2 230 - 260 В
Время срабатывания реле напряжения
Для нижнего порога U1 < 1,5 сек
Для верхнего порога U2 < 0,1 сек
Время повторного включения реле напряжения 2 сек
Гистерезис 5 В
Диапазон рабочих температур реле напряжения -25 - +50 oC
Степень защиты:
Датчика IP40
Клеммной колодки IP20
Коммутационная износостойкость реле напряжения > 105 циклов
Потребляемая мощность 0,8 Вт
Подключение реле напряжения винтовые зажимы 2,5 мм2
Габариты реле напряжения 17,5 х 63 х 90 мм
Тип корпуса 1S
Монтаж реле напряжения на DIN-рейке 35 мм
Более полная информация о реле на нашем официальном сайте.
