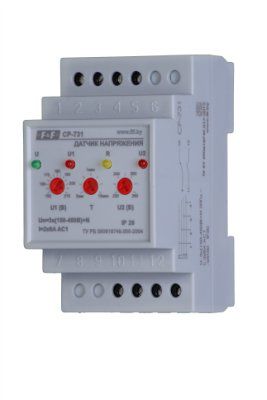

Описание и технические характеристики
Реле контроля напряжения предназначены для непрерывного контроля величины напряжения в сети переменного тока и защиты электроустановок, электроприборов и т.п. от перепадов напряжения.
Принцип работы защитного реле напряжения
Датчик контролирует величину напряжения в сети и при выходе его за установленные пределы отключает защищаемое оборудование от сети электропитания. Верхний и нижний пределы напряжения устанавливаются потенциометром на передней панели.
Применение
Датчики напряжения применяются для защиты чувствительного к перепадам напряжения оборудования и приборов, компьютеров, систем обработки информации, холодильного оборудования и т.п.. Могут применяться как для защиты промышленного оборудования, так и для защиты квартир (обычно в квартирах ставяться только УЗО и автоматы, но от перепадов напряжения они не помогают).
Напряжение питания 3 x (150 - 450 В) + N 2 А
Максимальный ток катушки контактора 2 А
Контакт 1Z, 1R
Контроль питания 4 светодиода
Порог напряжения - регулируемый
Нижний U1 150 - 210 В
Верхний U2 230 - 260 В
Время срабатывания
Для нижнего порога U1 2 сек
Для верхнего порога U2, не более 0,1 сек
Время повторного включения 2 сек - 10 мин
Гистерезис 5 В
Диапазон рабочих температур -25 - + 50 oC
Степень защиты:
Датчика IP40
Клеммной колодки IP20
Коммутационная износостойкость > 105 циклов
Потребляемая мощность 1,75 Вт
Подключение винтовые зажимы 2,5 мм2
Габариты 52 х 65 х 90 мм
Тип корпуса 3S
Монтаж на DIN-рейке 35 мм
Более полная информация о реле на нашем официальном сайте.
